工况基本情况:
通辽梅花生物科技有限公司一分公司发酵六车间种子罐冷却水系统,车间内共有六个种子罐,3套系统,3级种子罐。每两个种子罐为组,分别为第一组301号和306号罐、第二组为303号和304号罐、第三组为302号和305号罐。
本系统冷却水进水来源为户外综合水池通过动力机房地下管道(管径1000mn)变径成三组300mm管道分别供给三组种子罐。每组种子罐冷却水管道再由300mm变径为150mm管径后分别供给两个种子罐,对种子罐进行冷却降温。
本系统回水采用每组种子罐150mm管道变径300mm管道,共3组汇入总回水管。其中约20%回水用于其它车间生产使用,每小时出水量500立方。另外80%回水汇集到综合水池,中和水池补水量为每小时800-900立方。补水为地下水。
本系统常年进水温度夏天为23-25度,回水温度28-30度。冬天进水温度为17-22度,回水温度为227度。本系统降温最高温度为125-130度。系统管道内压力3个大气压,水流速为每秒1.5-1.8米。
本系统因冷却水20%用于其他车间生产使用,所以不能添加任何药剂,无任何防垢措施,结垢非常严重。日常维护通过观察系统无压回水管道控制阀门开关状态判断系统结垢情况,当无压回水管道控制阀门前端温度表数值降低,压力表数值上升,自动阀门将自动卡开,表示已经结垢。当控制阀门常开不闭时,并伴有气锤声出现说明管道内结垢严重,压力表数值超过0.26mpa时,必须停产维护。结垢最严重时原80m管三个月后就会变成30mm管径,严重堵塞。
本系统维护依靠人工进行酸洗,结垢严重的部分更换新管道。维护周期4个月左右进行一次停产维修。不仅维护成本高,还会给生产带来安全隐患。
安装使用德国德威汉变频感应水处理设备进行防垢、除垢情况

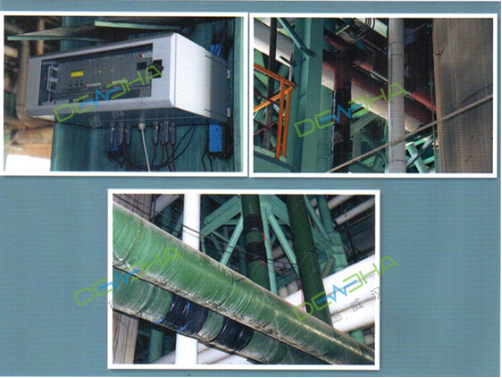

2014年12月8日,通辽梅花生物科技有限公司一分公司发酵六车间采用了德国德威汉变频感应水处理设备对本系统进行防垢、除垢处理。采用型号为WK-IC40型,安装位置为本系统第二组种子罐303号和304号罐冷却水进口前距离约10米处。分别在两个种子罐进水管(通经150m)缠绕四组高频发射线圈,304号种子罐安装正确,303号种子罐安装错误(用于效果比对),另一端连接WK-1C40型发射单元端口。

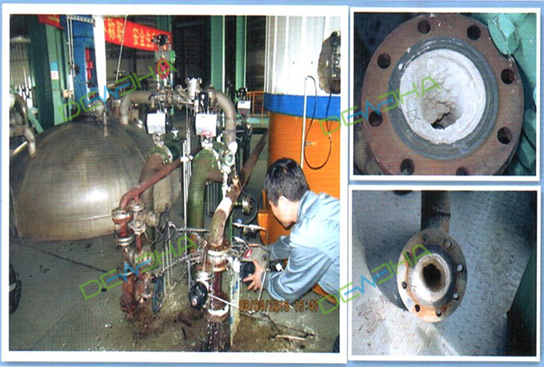

上面照片摄于2014年12月8日
使用效果观察情况
通辽梅花生物科技有限公司一分公司发酵六车间种子罐降温冷却水系统结垢情况观察,当无压回水管道水温降低、压力升高时,说明管道结垢开始严重,无压回水管道控制阀门自动开启,如果阀门常开不闭,并且压力值超过0.26mpa,说明冷却水管道已经严重堵塞,结垢垢已经非常严重,必须停产进行人工除垢,必要时更换管道。使用德国德威汉变频感应水处理设备4个月后,第二组种子罐304罐无压回水压力值从0.20mpa开始降至0.12mpa左右,计时温度恒定在128度。使用6月后,第二组种子罐304号罐无压回水压力值降至0.10mpa以下说明304罐冷却水管道由狭窄变成畅通,管道内原有老垢开始被清除。在此期间本系统其他种子罐301、302、303、305、306罐无压回水压力值在0.2-0.26mnpa,并有上升趋势,说明这五个种子罐冷却水管道结垢有加重趋势,管道内开始堵塞。
发酵六车间无压回水检查记录表2015年4、5、6月记录

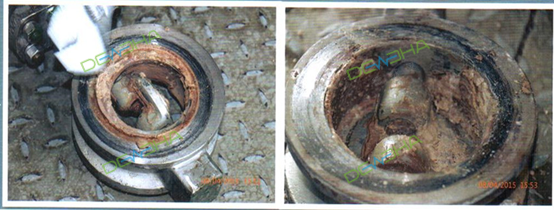

上述照片摄于2015年4月8日
通辽梅花生物科技有限公司一分公司发酵六车间种子罐降温冷却水系统第二组304号罐无压回水管道阀门,使用德国德威汉变频感应水处理设备4个月后,阀门口老垢没有任何增长,并且老垢开始松动。

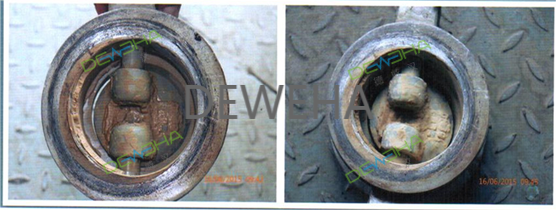

上述照片摄于2015年6月16日
通辽梅花生物科技有限公司一分公司发酵六车间种子罐降温冷却水系统第二组304号罐无压回水管道阀门,使用德国德威汉变频感应水处理设备6个月后,阀门口老垢老垢大部分已经被清除。
四、结论:
通辽梅花生物科技有限公司一分公司发酵六车间种子罐冷却水系统使用德国德威汉变频感应水处理设备6个月,通过系统无压回水数据记录和无压回水控制阀门照片比对,德国德威汉变频感应水处理设备能够有效防止本系统冷却水结垢问题,除垢效果明显。
